2011年上海自動化儀表股份有限公司自動化儀表七廠(以下簡稱自儀七廠)正處于機遇和挑戰并存的關鍵時期。新廠房、新設備、新流程、新環境給自儀七廠的大力發展提供了機會;國家對核電、超(超)臨界火電機組、輸油輸氣等大型裝置的關鍵閥門國產化要求，為企業的發展提供了偌大的市場容量。自儀七廠借助此次核電、火電機組國產化生產基地改造的機遇，大力實施技術改造，實現企業的裝備及產品結構的升級，順利完成了超(超)臨界火電機組關鍵閥門的國產化攻關任務。

一、抓住機遇實現國產化生產基地改造

自儀七廠創建于1958年，是一個有著五十多年歷史的老企業，是國家機械工業局的骨干企業，專業生產氣動、電動調節閥以及配套的輔助儀表。八十年代，為滿足大型電站、大化肥等裝置的高溫高壓閥門國產化的需求，自儀七廠在1986年和1992年分二批引進了美國德萊賽(Dresser) Masoneilan公司的高溫高壓調節閥的制造技術。但2007年以后，隨著國

家大力推進核電及火電等重大裝備國產化，原企業的生產及制造能力受到了限制，以至生產設備及生產場地的局限性與閥門高端的技術及制造要求出現了極大的矛盾，大大地制約了企業的發展。為解決這一矛盾，自儀七廠在國家和電氣集團的大力支持下，以國債項目形式對企業進行國產化基地改造。

二、新廠硬件設施提升企業能力

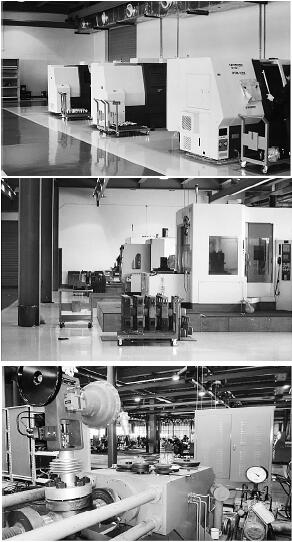

自儀七廠新購?fù)恋?span>5 6畝，分一、二期進行。一期總投資9000萬元，建筑總面積為17258平方米，于2010年4月正式啟動實施。一期項目增添了2臺進口加工中心、6臺數控、24臺檢測設備、1套熱處理設備、1臺超聲波清洗設備、1套流量試驗設備、1臺等離子焊接機、1臺材料分析儀等，淘汰了數部普通車床，使企業數控化裝備率大大提高，從硬件上保證了

產品的質量。

在信息化高速發展的今天，計算機已顯得相當重要，這次國產化基地改造，增設了60臺計算機，2臺計算機工作站以及分析軟件，大大提升了以計算機為輔助手段的產品設計能力。另外ERP的成功應用也規范了生產管理，提高了效率，加強了管理能力。

借助國產化攻關項目，加強與高等院校及科研所的合作，進行了應力、熱效應等性能研究，掌握了閥門理論分析技術。通過國產化研究及項目實施，成功培養出了六名技術骨干，集創新意識強、技術水平高、理論分析能力強于一體的專業技術隊伍，為新品、樣機的研究提供理論支持。

三、企業產品結構升級，順利完成國產化

自儀七廠面臨著整體搬遷的同時，還承擔著由能源局組織的超(超)臨界火電機組關鍵閥門的國產化攻關任務。在國家、政府及公司領導的大力支持和幫助下，取得了國產化與搬遷改造的雙豐收。

根據超(超)臨界火電機組關鍵閥門國產化項目的要求，結合自儀七廠自身特點，承擔了所有控制閥的國產化任務，共研制了五臺樣機。1、過熱器噴水調節閥;2、高加事故疏水調節閥;3、空預器吹灰減壓站減壓閥;4、吹灰減壓站減壓閥;5、儲水罐水位調節閥。因這五臺樣機都有極端工況存在，但每臺閥所面臨的極端工況均不一樣，因此自儀七廠針對樣機不

同的極端工況條件，采用了不同的降壓原理以及先閥門理論分析技術。通過國產化研究及項目實施，成功培養出了六名技術骨干，集創新意識強、技術水平高、理論分析能力強于一體的專業技術隊伍，為新品、樣機的研究提供理論支持。在引進Masoneilan技術的基礎上進行改型設計。同時積極與高校進行聯合攻關，由上海交大完成閥門的應力分析、強度計算分

析、熱效應分析、流場分析等等，經上海熱工所現場檢測，五臺樣機性能合格，完全符合聯合開發協議的技術規范及標準要求。

五臺樣機的難點及設計思路:

1、儲水罐水位調節閥:該樣機需要解決高壓、高壓差、可調范圍大以及泄漏等級高的難點。閥內件采用迷宮式加大流量窗口相結合的套筒結構形式，以滿足高壓、高壓差及可調范圍大以及冷態清洗時大流量的要求。帶先導式分體單密封滿足了泄漏等級高的要求。

2、空預器吹灰減壓站減壓閥:該樣機需要解決高溫、高壓以及泄漏等級高的難點。閥內件采用雙級降壓抗汽化、抗噪音套筒的形式，解決了高溫高壓的難點，帶先導式分體單密封解決了泄漏等級高的難點。

3、高加事故疏水調節閥:該樣機需要解決高壓、高壓差、以及抗汽化和泄漏等級高的難點。閥內件采用三級降壓抗汽化、抗噪音的套筒結構形式，解決了高壓差、空化等問題，帶先導式分體單密封結構解決了泄漏等級高的問題。

4、吹灰減壓站減壓閥:該樣機需要解決高溫、高壓、高壓差、高壓差小流量、可調范圍大、工況點多以及泄漏等級高的難點。閥內件采用迷宮式套筒結構形式，解決了高溫、高壓、高壓差及高壓差小流量的問題，修正流量特性解決了可調范圍大的難點，帶先導式分體單密封解決了泄漏等級高的困難。

5、過熱器噴水調節閥:該樣機需要解決高壓、小流量控制精度高的難點。閥內件采用多級降壓、雙套筒結構，采用了修正流量特性以提高最小開度時的調節性能。

樣機于2011年12月8日通過由國家能源局授權的中國機械聯合會組織的鑒定，得到了與會專家的一致好評。該樣機填補了國內空白，結構設計合理，符合研發技術規范要求，其試驗技術性能指標達到同類產品國內領先、國際同等水平。

隨著市場容量的不斷擴大，重大裝備國產化的進一步推進，自儀七廠面臨的機遇更多，挑戰更難。但自儀七廠會一如既往，借鑒核電及超(超)臨界火電機組國產化的成功經驗，依靠現代化的加工及檢測設備，以核電國產化的嚴峻態度，以Masoiieilan引進技術為設計思路，為國產化攻關任務做出更大的貢獻。
