聚氯乙烯絕緣和護套控制電纜

Polyvinyl chloride insulated and sheathed control cables

1  產品標準

GB 9330.2《聚氯乙烯絕緣和護套控制電纜》；本標準參照采用國際電工委員會IEC227《450/750V及以下聚氯乙烯絕緣電纜》。

根據用戶需要，允許按雙方商定的技術條件生產和交貨。

2  產品適用范圍

本產品適用于交流額定電壓U₀/U為450/750V及以下控制、監控回路及保護線路等場合。

3  使用特性

3.1  額定電壓U₀/U為450/750V。

3.2  電纜導體的長期允許工作溫度為70℃。

3.3  電纜敷設溫度應不低于0℃，推薦的允許彎曲半徑：

       無鎧裝層的電纜，應不小于電纜外徑的6倍；

       有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；

       有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。

4  電纜型號及結構示意圖如表1

表   1

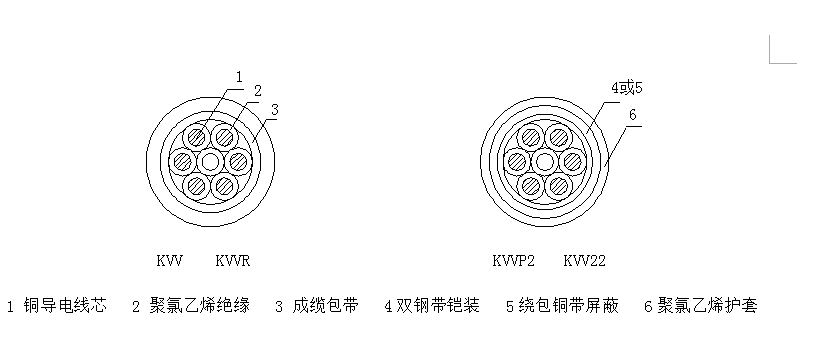

示意圖如下：

5  電纜規格如表2

表   2

注：芯數分別為：2、4、5、6、7、8、10、12、14、16、19、24、30、37、44、48、52和61芯。

6  主要技術性能

6.1  銅導電線芯20℃時的直流電阻應符合GB/T3956《電纜的導體》標準的規定。

6.2  電纜每一芯對其它絕緣線芯或屏蔽層、鎧裝層，70℃時的絕緣電阻應符合GB9330的規定。

6.3  絕緣線芯應經受表3規定的工頻交流電壓的火花擊穿試驗；或浸入室溫水中6h后，經受工頻交流2000V的電壓試驗5min不擊穿。

表   3

6.4  成品電纜的線芯間及線芯與鎧裝層或屏蔽層之間，應經受工頻交流2000V試驗電壓，5min不擊穿。

6.5  電纜的交貨長度應不小于100m，允許長度不小于20m的短段電纜交貨，但其數量應不超過交貨總長度的10%  。

根據雙方協議，允許一任何長度的電纜交貨。

長度計量誤差應不超過±0.5% 。
