壓力傳感器系列

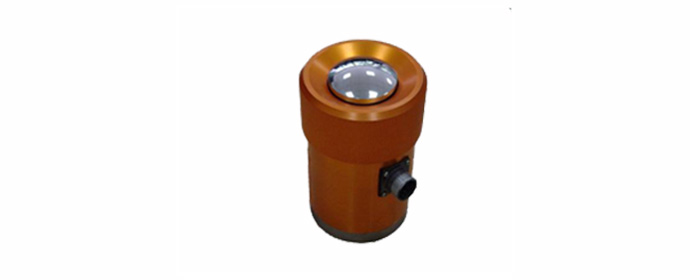

BHR-4壓式負荷傳感器
□ 用途特點: 規格齊全, 自振頻率高
□主要技術指標：
靈敏度：100～700kg 1mv/V 1000kg以上 1.5mv/V
非線性：<±0.5%R.O
滯 后：<0.5%R.O
重復性：<0.5%R.OS
激勵電壓：推薦10V(AC或DC) 最大15V(AC或DC).
橋路阻抗：700Ω
工作溫度: -10～50℃
零點溫度影響：0.4%R.O/10℃
允許過載能力：20%RL
□量程規格：

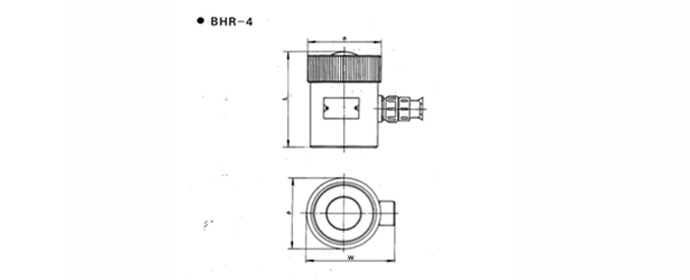

型 號/規格( Kg) | 外形尺寸mm( ?×L×W) | 安裝尺寸 | 外接線（航空接插件）： 激勵電壓：1+（紅色），4-（白色） 輸出信號：2+（綠色或黃色），3-（黑色或蘭色） |
BHR-4/200 | ?65×88×75 | ?38×4-M6 | |
BHR-4/300 | ?65×88×75 | ?38×4-M6 | |
BHR-4/500 | ?65×88×75 | ?38×4-M6 | |
BHR-4/700 | ?65×88×75 | ?38×4-M6 | |
BHR-4/1000 | ?65×88×75 | ?38×4-M6 | |
BHR-4/1500 | ?65×88×75 | ?38×4-M6 | |
BHR-4/2 000 | ?65×88×75 | ?38×4-M6 | |
BHR-4/3 000 | ?65×88×75 | ?38×4-M6 | |
BHR-4/5 000 | ?65×88×75 | ?38×4-M6 | |
BHR-4/7 000 | ?65×88×75 | ?38×4-M6 | |
BHR-4/10 000 | ?92×130×105 | ?56×4-M8 | |
BHR-4/20 000 | ?92×130×105 | ?56×4-M8 | |
BHR-4/30 000 | ?92×130×105 | ?56×4-M8 | |
BHR-4/50 000 | ?126×178×140 | ?90×4-M10 | |
BHR-4/70 000 | ?126×178×140 | ?90×4-M10 | |
BHR-4/100 000 | ?126×178×140 | ?90×4-M10 |
